COMUNICAZIONI DIGITALI RADIOAMATORIALI: installazione di un server multiuso

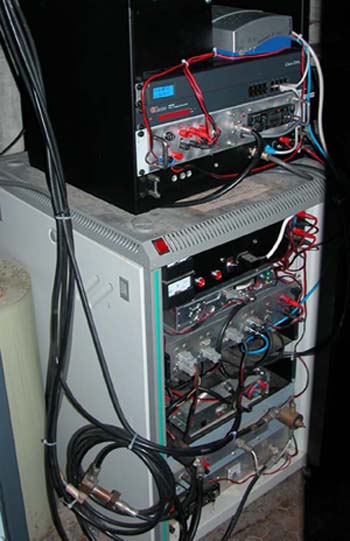

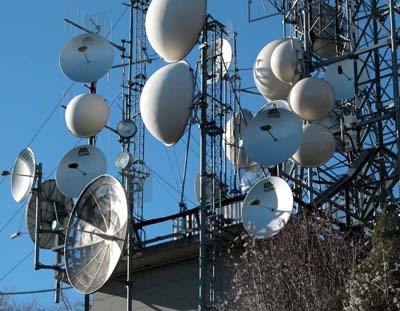

Nel mese di Agosto 2006 in località Col Gajardin (Caneva-PN) presso la postazione ripetitrice digitale-packet con nominativo IR3UCA è stato installato un server Linux multiuso per permettere la razionalizzazione delle molteplici potenzialità di collegamento della rete racket-radio-Aprs-Internet. Il server installato è collegabile in modalità packet radio standard (AX25), in modalità radio-TCP-IP oppure da rete internet. E’ stata iscritta una lista di "utenti radioamatori" che al momento è la seguente:

sorfvg@iw3qoj.ampr.org utente sorfvg

procivfogliano@iw3qoj.ampr.org utente procivfogliano

iw3qoj@iw3qoj.ampr.org utente iw3qoj

iw3sny@iw3qoj.ampr.org utente iw3sny

iv3hwt@iw3qoj.ampr.org utente iv3hwt

iv3ajt@iw3qoj.ampr.org utente iv3ajt

iv3bvq@iw3qoj.ampr.org utente iv3bvq

iv3ptu@iw3qoj.ampr.org utente iv3ptu

iv3gde@iw3qoj.ampr.org utente iv3gde

iv3aol@iw3qoj.ampr.org utente iv3aol

iv3gcd@iw3qoj.ampr.org utente iv3gcd

iv3pcf@iw3qoj.ampr.org utente iv3pcf

iv3mie@iw3qoj.ampr.org utente iv3mie

iv3gfn@iw3qoj.ampr.org utente iv3gfn

iv3zbl@iw3qoj.ampr.org utente iv3zbl

E’ possibile connettere il server per ottenere le seguenti funzioni:

a)utilizzarlo per inserire brevi messaggi di posta elettronica

indirizzati ad uno degli "utenti" iscritti" e per leggere i propri

b)connettersi mediante Ui-View (solo in modo Ip) e ricavare dati APRS

(circolano tutti i dati aprs ricavati a 144,800Mhz + tutte le sottoreti locali)

c)utilizzare il server come "proxy" per la navigazione(solo in modo Ip)

Vi sono tre principali modalità per connettersi a questo server:

a)Tramite packet radio-standard Ax25 entrando in rete Itanet anche a 1200 Baud

p.es. a 144.925 Mhz da IQ3MF(Monfalcone) 144.875 Mhz (IR3TS) 144.900 Mhz

(IR3UCO Gorizia) 144.925 Mhz(IR3UDB San Daniele)

144.800 Mhz (IR3UCB Pordenone e tutta la pianura del Fvg)

oppure dai nodi SV Sloveni ecc.

b)Via WEB da Internet mettendo sulla barra indirizzi http://81.74.111.57:81/squirrelmail

c)Attraverso Internet per uso Ui-View inserendo come server 81.74.111.57:10151

(necessita versione di Ui-View registrata con relativi codici e valid call ottenibili gratuitamente)

d)Attraverso Internet utilizzandolo come Server per la posta elettronica in rete Itanet. Bisognerà configurare il proprio Outlook inserendo come tipo il POP3 con indirizzi di server 81.74.111.57 sia per la porta 25 che la 110. Login e password sono le medesime utilizzate nelle altre modalità sopra descritte.

e)In modalità Tcp-Ip attraverso la rete ITANET. Questa è la configurazione utilizzata per la

connessione permanente p.es della Sala Radio della Protezione civile a Palmanova, la Sezione

Ari di Monfalcone e la sede del Distretto di P.Civ. di Fogliano (GO). Inoltre è quella ottenuta mediante l’eventuale impiego di ponti radio digitali mobili (protezione civile).



In packet radio "standard" ci si deve connettere alla rete Itanet da uno dei nodi anzidetti e chiedere la connessione con ITAGW . Si verrà connessi automaticamente al server in Col Gajardin e verrà richiesto l’inserimento della password (generalmente il nome in minuscolo…). Verrà poi ulteriormente richiesta la definizione del "tipo di terminale di emulazione" da utilizzare: digitare vt100 come tipo. A questo punto si accede ai vari comandi del server.Per esempio digitando mail si accede alla eventuale lettura di messaggi a noi indirizzati. Se invece si vuole inserire un messaggio di posta elettronica verso uno degli "utenti" già accreditati, digitare mail seguito dall’indirizzo di posta elettronica dell’utente desiderato. Questo dovrà sempre avere la forma del tipo nominativo@iw3qoj.ampr.org ciè un nominativo radioamatoriale che già risulta inserito nel server iw3qoj.ampr.org. . Verrà richiesto il titolo del messaggio.Inserendo quest’ultimo si darà "invio" e tutto ciò che verrà digitato in seguito costituirà il testo del messaggio. Per concludere l’inserimento, bisogna inserire un . (un punto!)all’inizio di una riga. Per leggere i messaggi eventualmente a noi indirizzati scriveremo r seguita dal numero del messaggio desiderato.Per uscire dal server scriveremo exit ad inizio riga.Avverrà la disconnessione. In seguito anche da Web sarà possibile consultare la posta.



Se desideriamo operare da casa nostra mediante collegamento internet standard, possiamo consultare il server di posta elettronica via WEB inserendo nella barra indirizzi

http://81.74.111.57:81/squirrelmail . Verrà richiesto di inserire come login il proprio nominativo (sempre minuscolo) e come password il proprio nome (semprechè si è stati inseriti dal sysop..)

In caso di inserimento di eventuali messaggi di posta elettronica, semprechè destinati ad uno degli "utenti" immessi nel sistema (non è possibile inviare email per utenti esterni per motivi di sicurezza e perchè è giusto farlo attraverso il proprio gestore del servizio internet…) bisogna sempre ricordare che l’indirizzo da inserire è del tipo nominativo@iw3qoj.ampr.org . Per scaricare la posta da casa vedi anche la modalità "server" come descritto sopra.

Attraverso il collegamento internet standard è inoltre possibile un’altra importante funzione: quella di server APRS. Per poter utilizzare questo "servizio" è però indispensabile disporre sul proprio pc di una installazione UI-VIEW32 V2.03 o superiori regolarmente registrata. La registrazione infatti verifica che il nominativo inserito nella stazione sia effettivamente quello di un radioamatore "vero" trattandosi in effetti della possibilità di entrare via internet ed uscire…via radio! E’ indispensabile configurare Ui-View implementando la "connessione tramite server" (e quindi non quella via scheda audio, agw seriale o simili..) inserendo nella relativa tabella il numero

81.74.111.57:10151 cioè la numerazione Ip-internet che abbiamo assegnato al server in Col Gajardin. Quest’ultimo emette un beacon aprs sui 144.800 Mhz con indicativo iw3qoj-5.

Notare che assieme al numero di registrazione di Ui-View viene anche fornito un altro "numero" di Valid Call da inserire nella tabella di configurazione del server Ip. Maggiori informazioni potrete riceverle da iw3qoj massmau@tin.it oppure anche inserendo un messaggio….mediante packet radio sul server anzidetto HI!

Le modalità più interessanti di connessione sono quelle attraverso la modalità Tcp-Ip via radio.Argomento molto più complesso di cui sarò lieto di dare delucidazioni dirette a coloro che veramente fossero interessati. PS: la connessione per la sperimentazione Tcp-Ip via radio ITANET deve avvenire alla velocità di almeno 38400 Bps (radio Wbfm Uhf di Vidmar o simili). Esistono punti di accesso ad alta velocità in ogni "nodo Itanet" della rete del Friuli-Venezia Giulia.

A parziale titolo di esempio riportiamo di seguito la numerazione Ip radioamatoriale operativa nel Friuli-venezia Giulia, relativa ad alcuni dei server e client sopra elencati:

SERVER IW3QOJ.AMPR.ORG 44.134.180.2 servizi APRS-MAIL-WEB-dns

(collocazione Col Gajardin Caneva PN mt 900 slm)

SERVER IR3PCV.AMPR.ORG 44.134.180.6 servizio WEB (redir rete 172.18.42.xx)

(collocazione all’interno della Sala Operativa Regionale di Protezione Civile PALMANOVA (UD)

SERVER IR3MNF.AMPR.ORG 44.134.180.60 servizi WEB dns(redir rete 172.21.5.xx)

(collocazione Sezione Ari Monfalcone- sede e rete Protezione Civile Comunale)

Postazione DISTRETTO FOGLIANO 44.134.180.7

(Collocazione Distretto di Fogliano)

Ponti digitali mobili 44.134.183.xx (sottorete dinamica)
