PONTE RADIO DATI PER USO MOBILE
:

1. Ponte radio/dati progettato per uso mobile disassemblabile in elementi per facilita’ di trasporto.

Ponte radio/dati progettato per uso mobile disassemblabile in elementi per facilita’ di trasporto;

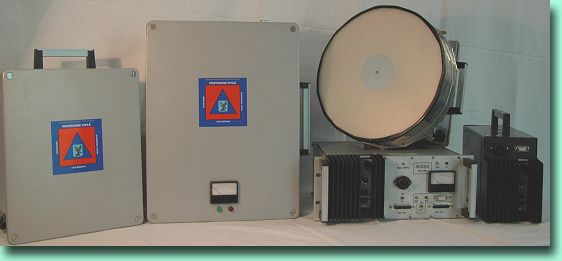

Foto della testata del ponte mobile dati montata su stativo a tripode.  - Testata a microonde con maniglia di trasporto.
  - Elemento riflettore parabolico reticolare.
  - Illuminatore con cavo connessione.
  - Consolle da interno con alimentazione, comandi e connessioni.
  - Cavo di colleg. 100 mt tra testata e consolle con avvolgitore a ruota.

ALIMENTAZIONE: Inverter autoregolato a parzializzazione f=20Khz

   220 V. 50-60Hz  +-  10%
                            ass. 0,85 A. 122W

CONNESSIONI CONSOLLE COMANDO:
  -  Cavo con connettori multipolari tra testata e consolle interna  100mt.
  -  SERIALE DB25 poli femm. su pannello in modo KISS 38400 Bps.
  -
SERIALE DB25 poli femm. pannello in modo UNIX-SLIP 38400 Bps.
  -  Connett. DB25 femm. Pannello in modo PSK 1,228 Mbs.
  -  (per eventuale facoltativo colleg. ulteriore apparato radio PSK).

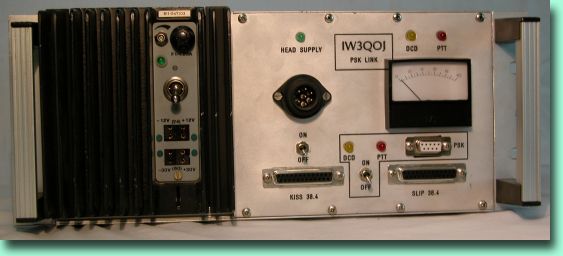

Immagine relativa al cassetto-consolle  del ponte mobile.

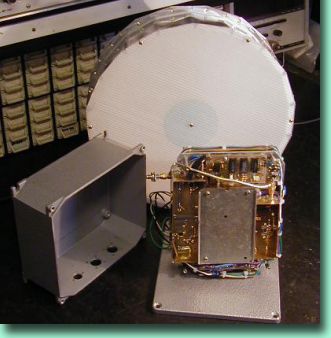

TESTATA RF:Immagine relativa alla testata esterna, privo del riflettore in rete ed illuminatore.
  -
Contenitore alluminio a tenuta stagna con montaggio a tripode o fisso.

  - Connessione alla consolle interna mediante cavo multipolare L=100mt.
  - Peso 3,5 Kg – maniglia  di trasporto – kit manopole per fissaggio rifl.
  - Connettore RF di uscita tipo “N” femmina da pannello.
  - Riflettore parabolico reticolare fissato con 4 manopole.
  - Illuminatore aperiodico con cavo e connett. “N” maschio pol H + V.
  - Indicatori a led ricezione/trasmissione e strum. campo ricevuto.

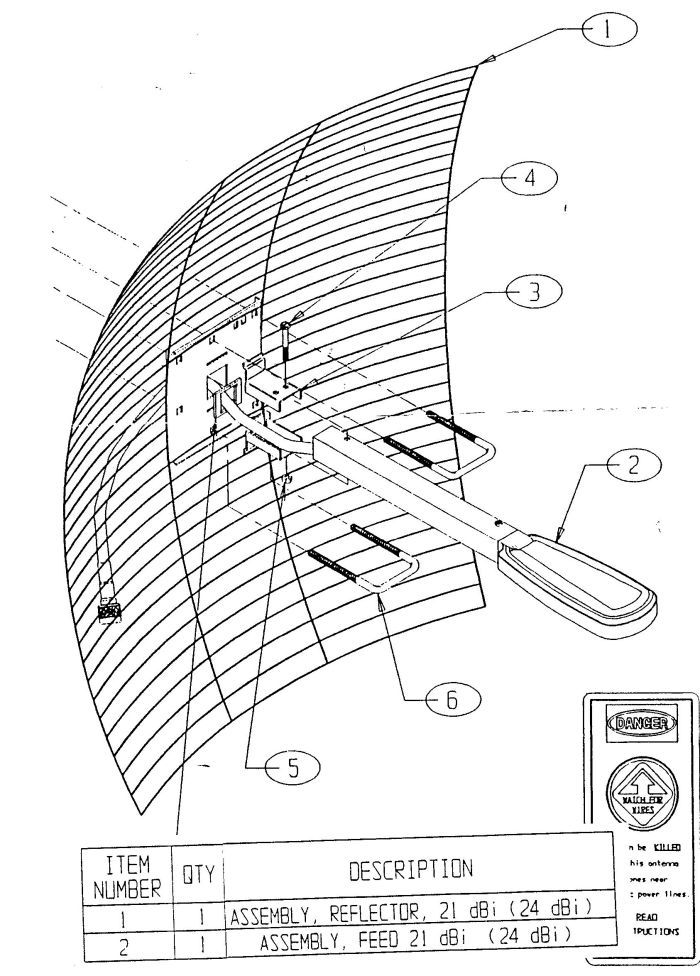

Per visualizzare l'immagine riguardante il riflettore del ponte mobile vi invitiamo a cliccare qui.

CARATTERISTICHE TECNICHE:
  - Frequenza operativa 2,3 Ghz BPSK simplex
  - Potenza uscita 3W RF ( + 33 Dbm)
  - Guadagno rifl.parabolico + 21 Dbi
  - Ricevitore doppia conversione IF= 75 Mhz + 10 Mhz
  - Demodulatore PSK : squaring loop
  - Portata minima in spazio libero : 100 Km (coppia Rtx)

N.B.: esiste anche una testata RF operativa in BPSK 1,228 Mbs operativa sulle freq. Banda 1300 Mhz 5W compatibile con le stesse consolles e cavi.

Lo scopo del ponte radio mobile è quello di stabilire un link/dati  digitali tra una stazione mobile ed un’altra oppure tra la medesima e  la rete “fissa”  radioamatoriale ITANET . Questa rete dispone già di link fissi in grado di veicolare dati in modalità TCP-IP.  Per scopi di sperimentazione ed in caso di esercitazioni o calamità viene attivato un server/gateway e server di posta elettronica  presso la Sezione ARI di Monfalcone (GO), connesa in modo permanente alla rete ITANET. Un ulteriore server è perennemente installato ed operativo presso la SOR di Palmanova (UD), sede del coordinamento di Protezione Civile Regionale per il Friuli Venezia Giulia. Con questo server i dati digitali provenienti dalle stazioni mobili (email foto testi fax APRS ecc) possono essere veicolati ed utilizzati direttamente nella Sala Controllo della Protezione Civile attraverso la rete dati interna.

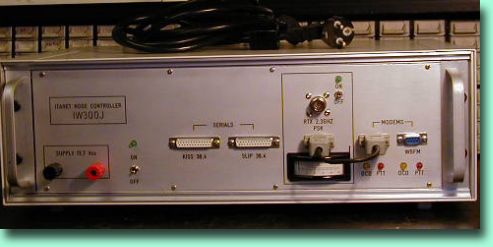

Immagine dell’apparecchiatura in versione “fissa” installata presso la SOR”  di  Palmanova  - permette l’interconnessione della rete ITANET con link  BPSK sui 2,3 Ghz alla velocità di 1,228 Mbs  con la rete interna (intranet) della Sala Operativa.

L’installazione del ponte digitale mobile  risulta molto semplificata ed operabile anche da personale non specificatamente addestrato. La consolle di comando ed alimentazione, con distanza dalla testata RF esterna fino a 100 mt., va posta all’interno ed in prossimità della rete telematica  (Pc) di cui si desidera effettuare il collegamento alla  rete radio. Richiede alimentazione 220 V. che si può facilmente derivare dai gruppi di continuità di cui solitamente si serve la rete dei Pc.

Sono state previste due diverse e contemporanee modalità di connessione:

            1. SERIALE in modo “KISS” alla velocità 38400 Bps

            2. SERIALE in modo “SLIP-UNIX” alla velocità di 38400 Bps

Il modo “KISS” permette l’immediata connessione di un “pc” su cui, risiedendo un qualsiasi programma di “terminale” tipo AGW-TSTHOST ecc.  (software shareware ad uso radioamatoriale) è possibile connettere la rete radio in modo “AX25 standard” per scopi di controllo e durante la fase di puntamento radio. Permette inoltre l’acquisizione da rete dei dati “APRS” visualizzabili attraverso l’apposito software radioamatoriale “UI-VIEW” qualora non si desideri utilizare la modalità attraverso APRS SERVER (tcp-ip).

Il modo “SLIP” consente la connessione in modalità TCP-IP. Per far cio’ è necessario configurare il PC che si intende connettere alla Rete radio tramite il ponte mobile dati . si operi come segue:

  1.  Si crei sul Pc un “modem generico” a vel. 38400 Bps configurandolo sulla seriale desiderata
  2.  (pannello controllo + modem+  aggiungi modem)
  3.  Si colleghi questa seriale del Pc alla presa “SLIP” DB25 sul frontale della consolle del ponte
  4.  Si configuri sul Pc un “accesso remoto” con le seguenti modalita’:
        - Panello di controllo + accesso remoto
        - Crea nuova connessione
        - Selezionare modem generico precedentemente configurato come sopra
        - Inserire proprietà di composizione “qualsiasi” (viene ignorata)
        -
Cliccare ora sul nuovo accesso remoto tasto destro mouse per “proprieta’”
        -
TIPI DI SERVER: selezionare SLIP UNIX CONNECTION e sola casella “TCP-IP”
        -
Selezionare impostazioni  TCP-IP : inserire  indicativo IP assegnato dal coordinatore ITANET
        - Inserire  indicativo del SERVER DNS assegnato dal coordinatore ITANET

E’ necessario inoltre effettuare i seguenti inserimenti su PANNELLO CONTROLLO -  RETE -
        - Cliccare su TCP-IP – Dispositivo di accesso remoto.
        - Selezionarne PROPRIETA'.
        - Controllare corretto inserimento proprio indicativo IP con netmask 255.255.255.0.
        - Attivare DNS con numero assegnato.

La navigazione via radio attraverso ITANET della  Rete Internet  avviene mediante l’utilizzo di un proxy , attivato  per l’occasione. Bisognerà quindi inserirne l’indicativo  nel seguente modo :

   1. PANNELLO DI CONTROLLO –> OPZIONI INTERNET –> CONNESSIONI.
   2. Cliccare su ACCESSO  REMOTO (  quello definito in precedenza,
       es. chiamato  itanet slip).
   3. Cliccare IMPOSTAZIONI.
   4. Selezionare “usa server proxy”.
   5. Inserire indicativo del server proxy assegnato alla porta assegnata.

Al riavvio del Pc se non si sono commessi errori si dispone di un  “accesso remoto ITANET SLIP” attraverso il quale è possibile “navigare” tramite il ponte radio mobile e la rete ITANET. Conviene portarlo sul desktop per il semplice utilizzo: non viene considerata la “password” che quindi puo’ essere omessa.

E’ possibile accedere al “servizio di posta elettronica” configurando il medesimo sul PC con l’account predisposto dal Coordinatore (p.es uno del server presso la SOR @sorfvg.ampr.org), relativo al server LINUX installato appositamente in rete ITANET per scopi di protezione civile. In questo caso la connessione avviene “senza proxy” pertanto il corrispondente indicativo va inserito tra le “ECCEZIONI”.

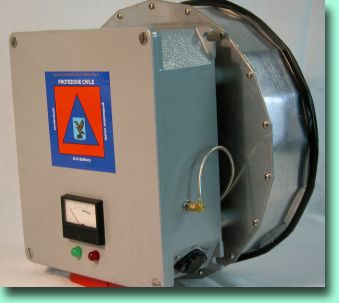

          foto della testata del ponte mobile  ponte mobile iw3qoj1

PRECISAZIONI:
In caso di allestimento di postazione digitale “mobile” dalle caratteristiche sopra elencate, assieme al ponte radio digitale viene abbinato un PC GIA’ CONFIGURATO e quindi immediatamente disponibile per la “navigazione” ed il servizio di APRS ed email. Lo stesso PC  dispone di una scheda-rete standard attraverso il quale  è possibile collegare altri PC nelle correnti modalità di rete interna. Qualora sia indispensabile effettuare un collegamento dati digitale mobile da una località non in “portata ottica diretta” con uno dei nodi della rete ITANET FISSA  è  disponibile una ulteriore coppia di ponti radio identici a  quello descritto : si può quindi facilmente approntare una stazione digitale mobile ripetitrice da collocare  in punto geograficamente opportuno. In questo caso si utilizza un ponte digitale completo e la sola “TESTATA RF” relativa al secondo, che viene “pilotata” direttamente dalla presa ausiliaria PSK disponibile sulla consolle del primo. In questo ultimo caso l’alimentazione  elettrica della seconda “testata” avviene mediante un opportuno cassetto alimentatore da rete , dotato dei medesimi attacchi multipolari comuni a testate e consolles, che dispone di un cavetto dati per la connessione all’anzidetta presa PSK ausiliaria.

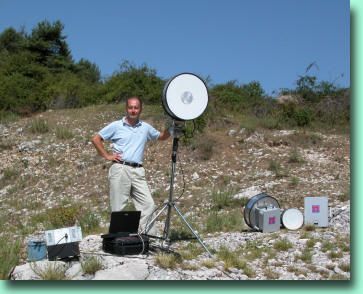

   Esempio di collegamento mobile operato mediante ponte radio dati



.::: 73  IW3QOJ  Massimo MAURO    sez. ARI Monfalcone (GO)    massmau@tin.it :::.
