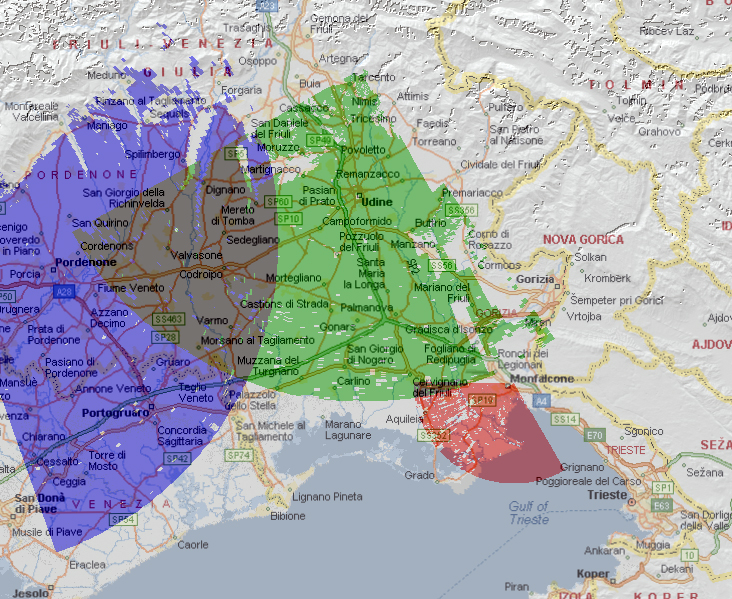

Copertura WIFI in Friuli-Venezia Giulia per la sperimentazione radioamatoriale: IN VERDE: copertura cittā di UDINE (e limitrofi) CANALE 5 2432 Mhz pol. orizzontale IN VIOLA : copertura PORDENONE e provincia (fino Portogruaro) CANALE 1 2412 Mhz pol. verticale IN ROSSO: copertura MONFALCONE e mandamento CANALE 1 2412 Mhz pol. orizzontale
Per la sperimentazione WIFI radioamatoriale in Friuli-Venezia Giulia č stata creata a cura di IW3QOJ Massimo una rete che si compone di tre Access-Point operativi in banda radioamatoriale 2,4 Ghz e due tratte di interconnessione "punto a punto" operanti in banda radioamatoriale 5,7 Ghz e 2,3 Ghz, che interconnettono tra loro le tre LAN regionali, la Sala Radio presso la SOR a Palmanova (UD) e la sez. ARI di Monfalcone. Gli apparati utilizzati per gli "access point" sono, come descritto nelle news precedenti, dei D-Link DWL-2100AP ai quali č stato sostituito il firmware con l'Open-WRT "Kamikaze" (una forma di "Linux" free) ed ai quali sono stati aggiunti stadi di amplificazione, preamplificazione e filtri interdigitati come descritto in precedenza. Vengono impiegati sistemi radianti a pannello per la copertura della LAN identificabile in Udine e mandamento e Monfalcone, mentre viene utilizzato un sistema di irradiazione ad antenna "settoriale" con 120 gradi di apertura in orizzontale e 8 gradi in verticale per la copertura dal Col Gajardin in direzione "Trieste" per la copertura di gran parte di Pordenone e provincia, operativamente con segnali utili fino all'intersezione con l'autostrada A4 (Portogruaro). Per le tratte "interlink punto a punto" sono state impiegate le routerboard della Mikrotiks (mod. 532) con schedine a 5 Ghz da 350 mW (RH52H). Una routerboard sita in col Gajardin gestisce due links (su frequenze vicine ma diverse, allocate in banda 5760 dove siamo in statuto primario) :il link verso la postazione del Bernadia(copertura LAN Udine) un secondo link verso il Monte Ricco (PD) per l'interconnessione alla rete del Triveneto. Questi links operano alla velocitā di 5/10 mB. Un ulteriore link di collegamento "wifi" ha da tempo preso il posto (sia in senso fisico...sia sulle medesime antenne paraboliche!) delle vecchie tratte in "packet radio 13 cm 1 Megabit" connettendo in maniera stabile a 10 Megabit la postazione del Gajardin, la Sala Radio presso la la Sala Operativa di Protezione Civile (Palmanova) e la Sede ARI di Monfalcone (GO). L'access point sito in Col Gajardin opera sul canale 1 (2412 Mhz) in pol. VERTICALE con copertura radio evidenziata sopra in blu. L'access point sito sul monte Bernadia(UD) opera sul canale 5(2432 Mhz) in pol. orizzontale con copertura radio evidenziata in verde. Attraverso un sistema radiante composto da due panneli "made-IW3RMR" copre con segnale radio "energico" la LAN di Udine. A questo access-point sono associati al momento due "sperimentatori": il collega Daniele IV3UJD che opera dal proprio Qth in Udine mediante dwl-2100+open-Wrt+amplificatore da 5 W e antenna direttiva per 13 cm, e il Vanni IV3AVQ pure lui dal proprio Qth in Udine cittā con apparato similare al precedente ma antenna parabolica da 40 cm di diametro. Recentemente č stato aggiunto un ulteriore Access-point in banda 5 Ghz (5.765 dove i radioamatori operano in statuto primario) unitamente ad un'antenna a pannello settoriale con copertura di circa 120 gradi sul lobo orizzontale. La polarizzazione č VERTICALE. A Monfalcone, sul traliccio della locale Sezione ARI, opera un Access Point con SSID IQ3MF sul ch. 1 freq. 2412 Mhz in polarizzazione orizzontale, con copertura cittadina e mandamento mediante antenna a pannello settoriale con lobo in orizzontale di oltre 120 gradi. Al momento per queste sperimentazioni abbiamo effettuato un'assegnazione PROVVISORIA della numerazione IP per le varie sottoreti, che di seguito per documentazione riportiamo:
ACCESS POINT GAJARDIN: ip 44.134.181.103 (default gateway 44.134.181.103) CH 1 2412 Mhz pol.verticale client IV3WSV qth 44.134.181.10 client IW3QOJ qth 44.134.181.100 client IV3ZXF qth 44.134.181.150
ACCESS POINT BERNADIA: ip 44.134.182.2 (default gateway 44.134.182.1) CH 5 2432 Mhz pol.orizzontale client IW3SPI qth 44.134.182.108 client IW3SKY qth 44.134.182.110/111 client IV3HWY qth 44.134.182.112/113 client IV3ZXF qth 44.134.182.114 client IV3UJD qth 44.134.182.109 client IV3AVQ qth 44.134.182.250 client IV3SRD qth 44.134.182.107 client IW3RMR 44.134.182.101/100
presso ARI Monfalcone lan WIFI CH 1 2412 Mhz pol.orizzontale (assegn. in dhcp 44.134.186.xx) 44.134.186.1 default gateway
presso SOR Palmanova pc sala radio 172.18.42.114 (rete interna SOR Sala Radio)
non sono state riportate le numerazioni relative ai dispositivi e alle tratte point-to-point che operano con numerazioni non appartenenti alla rete pubblica. Come si noterā gli indirizzamenti avvengono tra le diverse sottoreti mediante tabelle di routing statiche. Con questo sistema si evitano i problemi connessi alle reti "bridge" operative tutte sulla medesima sottorete (parte via radio parte fissa) con conseguente traffico ARP che intasa inutilmente la rete riducendone la capacitā Per ciascuna LAN occorre inserire il default gateay relativo(indicato sopra) Da ciascuna LAN per la posta elettronica pop3=smtp=10.0.3.3 consultabile anche via web mediante http://10.0.3.3/squirrelmail oppure da Internet http://81.74.111.57/squirrelmail
|
|
