POSTAZIONI ITANET IN Friuli V.G. - Dati tecnici relativi alle postazioni ripetitrici digitali:



Postazione nodi  IR3UCA /IR3UCB  – Col Gajardin (PN)

Posizione          46 00 35N
                        012 26 26E
                        mt.925 slm

Link  dorsale  verso Trieste, Monfalcone, Gorizia, Udine, San Daniele, Slovenia.

Link dorsale italiana verso Modena

Utilizzo links WBFM 38400 Bps 1297.3 Mhz

Utilizzo links PSK 1.228.000 Bps 2300 Mhz

Copertura radio VHF per APRS : 144,800 Mhz AFSK 1200 Bps.

Copertura radio UHF per APRS : 432,750 Mhz G3RUH 9600 Bps.

Postazione collocata in manufatto in cemento armato, traliccio metallico autoportante, continuità elettrica in caso di assenza energia elettrica  assicurata per 24 ore. Regolare contratto di comodato con ditta di locazione per telecomunicazioni. Rimborso delle  spese elettriche ripartite presso  le Sezioni ARI di Udine, Gorizia, Monfalcone e Trieste. Copertura radio di gran parte della Regione Friuli Venezia-Giulia. Da questa postazione si effettuano tutti i links fissi verso le altre postazioni digitali regionali e non, ed è stata predisposta una struttura (terrazza) per l’immediato approntamento di LINKS DIGITALI MOBILI  verso gran parte del territorio regionale.

Postazione nodi  IR3TS – Muggia (TS)

Posizione         45 36 31N
                        013 45 90E
                        mt.  58 slm

Link  dorsale  verso IR3FVG – Col Gajardin

Utilizzo links WBFM 38400 Bps 1297.3 Mhz

Copertura radio VHF per APRS : 144,875 Mhz AFSK 1200 Bps.

Postazione collocata in abitazione privata di radioamatore socio della locale Sezione ARI di Trieste. Continuita’ elettrica in caso di assenza energia elettrica  assicurata per 24 ore. Copertura APRS di gran parte della Provincia di Trieste.

Postazione nodi  IQ3MF  – Monfalcone sez. ARI presso sede comunale volontari

Posizione         45 48 40N
                        013 31 59E
                        traliccio mt. 28 slm		 Link  dorsale   verso Trieste (copertura Piazza Unità, Prefettura, Palazzo della Regione) e verso Col Gajardin nodi ITANET IR3UCB

Utilizzo links WBFM 38400 Bps 1297.3 Mhz

Utilizzo links PSK 1.228.000 Bps 2300 Mhz

Copertura radio VHF per APRS : 144,925 Mhz AFSK 1200 Bps.

Copertura radio UHF per  LAN DATI LOCALE : 433,800 Mhz WBFM 38400 Bps.

Copertura radio SHF per LAN DATI LOCALE : 1296.300  Mhz PSK 1.228.000 Bps.

Postazione collocata  presso la Sede Comunale Volontari Antiincendio nonchè Sezione ARI di Monfalcone, traliccio metallico autoportante, continuità elettrica in caso di assenza energia elettrica  assicurata per 24 ore. Non ci sono spese in quanto il Comune provvede al pagamento delle spese per energia elettrica ecc. di tutta la Sede di Volontariato comunale. Dalla Sezione di Monfalcone è possibile la copertura radio dati verso la PREFETTURA DI TRIESTE

Postazione nodi  IR3UCO – Monte San Michele – Loc. Boschini (GO)

Posizione          45 53 37N
                        013 33 20E
                        mt.135 slm

Link  dorsale verso Trieste, Monfalcone, Gorizia, Udine, San Daniele, Slovenia.

Link dorsale italiana verso Modena

Utilizzo links WBFM 38400 Bps 1297.3 Mhz

Utilizzo links PSK 1.228.000 Bps 2300 Mhz

link  dorsale   verso Col Gajardin – nodi IR3UCB

link di riserva verso rete digitale slovena (Nova Gorica)

link UHF 38400 Bps WBFM 433,750 Mhz copertura Gorizia

Utilizzo links WBFM 38400 Bps 1297.3 Mhz

Copertura radio VHF per APRS : 144,900 Mhz AFSK 1200 Bps

Postazione collocata in manufatto in cemento armato, traliccio metallico autoportante, continuità elettrica in caso di assenza energia elettrica  assicurata per 24 ore.Contratto di comodato con società immobiliare per telecomunicazioni a carico locale Sezione Ari di Gorizia. Copertura radio di gran parte della Provincia di Gorizia e  possibile collegamento dati con PREFETTURA  o Municipio.

Postazione nodi  IR3UBZ  – Udine Città

Posizione         QTH di IV3AVQ centro città

Link  dorsale verso Col Gajardin – nodi  IR3UCB

Link verso alcuni ripetitori digitali della rete della Carnia

Utilizzo links WBFM 38400 Bps 1297.3 Mhz

Postazione collocata in abitazione privata di socio appartenente alla Sezione ARI di Udine.Copertura APRS  di Udine città e zone limitrofe attivabile all’occorrenza. Possibilità di links mobili per coprire zone della Carnia e Tarvisiano.

Postazione nodi  IR3UCB  – San Daniele del Friuli (UD)

Posizione          46.09.39N

                        13.00.40E

Link dorsale verso Col Gajardin 13 cm 1 megabit Bpsk – nodi IR3UCB

link copertura locale UHF WBFM 435,900 Mhz

LAN VHF 144,925 Mhz AFSK locale – utenti + Aprs

Postazione fissa presso la Sala Operativa Regionale
 SOR – Protezione Civile –

Posizione         45.54.65N

                        13.20.26E

Link dorsale verso Col Gajardin 13 cm 1 megabit Bpsk – nodi IR3UCB

Server LINUX con gateway alla rete dati interna alla SOR

Server Posta elettronica (@sorfvg.ampr.org) , APRS (44.134.180.6:10151)

Pc fisso in Sala Radio operata dai Radioamatori con tutti i più comuni softwares radioamatoriali

Link  dorsale   verso Trieste, Monfalcone, Gorizia, Udine, San Daniele, Slovenia.

Link dorsale italiana verso Modena

Utilizzo links WBFM 38400 Bps 1297.3 Mhz

Utilizzo links PSK 1.228.000 Bps 2300 Mhz

Clicca qui per visualizzare l'installazione di un server Linux presso la SOR di Palmanova.

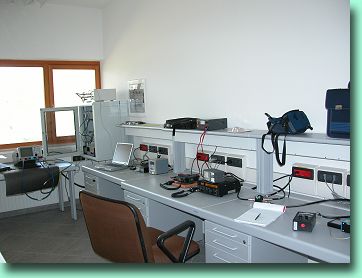

Sala Radio Palma
